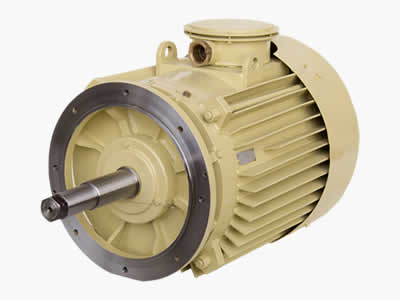

DMNA

Электродвигатели асинхронные специального назначения, трехфазные с короткозамкнутым ротором.

Изделия предназначены для установки на кораблях для привода насосов, вентиляторов и других механизмов.

Климатическое исполнение В5, допускается использование двигателей исполнений ОМ2, ОМ3, ОМ4.
Монтажное исполнение двигателей ДМ, ДММ, ДМН, ДМЧ - IM1081, IM 2081, IM 3081, двигателей ДМА,2ДМА, ДМНА - IM 1081, IM2181, IM2282, IM3681 по ГОСТ 2479-79.

Двигатели изготавливаются на напряжение 220, 380 В и соответствуют требованиям технических условий ЖАЕИ.520220.003ТУ.
Гарантийный срок эксплуатации - 5 лет в пределах гарантийного срока хранения с даты ввода объекта в эксплуатацию. Гарантийный срок хранения двигателей - 8 лет с даты изготовления.

Структура обозначения электродвигателя:

ДМ - основная серия двигателей,
ДММ - серия маломагнитных двигателей,
ДМО - серия двигателей для осевых вентиляторов,
ДМН, ДММН, ДМНА - двигатели для привода моноблочных насосов,
ДМНУ, ДММНУ - двигатели для привода моноблочных насосов с увеличенными осевыми нагрузками,
ДМА, 2ДМА - серия двигателей со специальными установочно-присоединительными размерами,
ДМЧ – двигатели для частоты сети 400 Гц.

Двигатели модифицированы по следующим признакам:

90, 100, 112, 132, 160, 180, 200, 225, 250 - высота оси вращения вала
S, М, L - условно установочный размер по длине станины;
А, В - условная длина сердечника статора;
2, 4, 6, 8 - число полюсов;
Р- двигатели с повышенным пусковым моментом,
С - двигатели с повышенным скольжением



Серия, тип, маркаМощность, кВтСинхронная частота вращения, об/минМасса, кг IM2081

1

ДM(ДММ, ДМН, ДММН)90SA2

0,75

3000

19,3

2

ДM(ДММ, ДМН, ДММН)90SB2

1,1

3000

22,0

3

ДМ(ДММ)90М2

2,2

3000

26,0

4

ДM(ДММ, ДМН, ДММН)90SA4

0,55

1500

19,2

5

ДM(ДММ, ДМН, ДММН)90SB4

0,75

1500

20,9

6

ДM(ДММ)90SA6

0,37

1000

19,1

7

ДM(ДММ)90SB6

0,55

1000

20,9

8

ДM(ДММ)90SA8

0,25

750

19,3

9

ДM(ДММ, ДМН, ДММН)100SA2

1,5

3000

26,8

10

ДM(ДММ, ДМН, ДММН)100L2

2,2

3000

30,8

11

ДM(ДММ, ДМН, ДММН, ДМО)100SA4

1,1

1500

27,2

12

ДM(ДММ, ДМН, ДММН)100L4

1,5

1500

30,3

13

ДM(ДММ)100SA6

0,75

1000

26,5

14

ДM(ДММ)100SB6

1,1

1000

28,6

15

ДM(ДММ)100SA8

0,37

750

26,6

16

ДM(ДММ)100L8

0,55

750

29,2

17

ДМЧ100SA8 (IM 1081)

4,00

6000

24,0

18

ДМЧ100SA8 (IM 3011)

4,00

6000

28,0

19

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)112S2

3,0

3000

39,5

20

ДМ(ДММ, ДМН, ДММН, ДМНУ,ДММНУ)112МА2

4,0

3000

45,7

21

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ))112S4

2,2

1500

38,3

22

ДМ(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)112МА4

3,0

1500

45,5

23

ДМ(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)112МВ4

4,0

1500

49,9

24

ДM(ДММ)112S6

1,5

1000

38,9

25

ДM(ДММ)112SA6

2,2

1000

41,3

26

ДM(ДММ)112S8

0,75

750

38,2

27

ДM(ДММ)112SA8

1,1

750

40,5

28

ДM(ДММ)112SB8

1,5

750

44,1

29

ДM(ДММ)112S4/2

1,5/2,2

1500/3000

38,3

30

ДМ(ДММ)112МА4/2

2,2/3,0

1500/3000

43,4

31

ДМ(ДММ)112МВ4/2

3,0/4,0

1500/3000

49,6

32

ДM(ДММ)112SA8/4

1,0/1,5

750/1500

40,8

33

ДM(ДММ)112SB8/4

1,3/2,2

750/1500

44,3

34

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)132SA2

5,5

3000

76

35

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)132SB2

7,5

3000

83

36

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)132SB4

5,5

1500

83

37

ДМ(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)132МВ4

7,5

1500

88

38

ДМ(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)132МА6

3,0

1000

79

39

ДМ(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)132МВ6

4,0

1000

87

40

ДМ(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)132МА8

2,2

750

79

41

ДМ(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)160МА2

11,0

3000

122

42

ДМ(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)160МВ2

15,0

3000

134

43

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)160L2

18,5

3000

148

44

ДМ(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)160МВ4

11,0

1500

130

45

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)160L4

15,0

1500

146

46

ДМ(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)160МВ6

5,5

1000

129

47

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)160L6

7,5

1000

144

48

ДМ(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)160МА8

3,0

750

120

49

ДМ(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)160МВ8

4,0

750

129

50

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)160L8

5,5

750

143

51

ДМ(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)180М2

22,0

3000

189

52

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)180L2

25,0

3000

209

53

ДМ(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)180М4

18,5

1500

182

54

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)180L4

22,0

1500

208

55

ДМ(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)180М6

11,0

1000

180

56

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)180L6

15,0

1000

208

57

ДМ(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)180М8

7,5

750

179

58

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)180L8

11,0

750

208

59

ДМ(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)200М2

30,0

3000

258

60

ДM(ДММ, ДМН, ДММН, ДМНА, ДМНУ, ДММНУ, ДМА)200LA2

37,0

3000

266

61

ДM(ДММ, ДМН, ДММН, ДМНА, ДМНУ, ДММНУ, ДМА)200L2

45,0

3000

270

62

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)200L2-P

45,0

3000

270

63

ДM(ДММ, ДМН, ДММН, ДМНА, ДМНУ, ДММНУ, ДМА)200LA4

30,0

1500

263

64

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)200L4

37,0

1500

268

65

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)200L4-P

37,0

1500

268

66

ДМ(ДММ, ДМН, ДММН, ДМНА, ДМНУ, ДММНУ, ДМА)200М4

22,0

1500

238

67

ДM(ДММ, ДМН, ДММН, ДМНА, ДМНУ, ДММНУ, ДМА)200L6

22,0

1000

263

68

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)200L8

18,5

750

265

69

ДМ(ДММ, ДМН, ДММН, ДМНА, ДМНУ, ДММНУ, ДМА)225М2

55,0

3000

330

70

ДМ(ДММ, ДММА, ДМН, ДММН, ДМНА, ДМНУ, ДММНУ, ДМА)225М4

45,0

1500

320

71

ДM(ДММ, ДМН, ДММН, ДМНА, ДМНУ, ДММНУ, ДМА)225L4

55,0

1500

340

72

ДМ(ДММ, ДМН, ДММН, ДМНА, ДМНУ, ДММНУ, ДМА, 2ДМА)225МА6

30,0

1000

305

73

ДМ(ДММ, ДМН, ДММН, ДМНА, ДМНУ, ДММНУ, ДМА)225М6

37,0

1000

320

74

ДМ(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)225М6-Р

37,0

1000

320

75

ДМ(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)225М6-С

33,5

1000

320

76

ДM(ДММ, ДМН, ДММН, ДМНА, ДМНУ, ДММНУ, ДМА)225L6

45,0

1000

340

77

ДM(ДММ, ДМН, ДММН, ДМНА, ДМНУ, ДММНУ, ДМА, 2ДМА)225LB6

55,0

1000

353

78

ДМ(ДММ, ДМН, ДММН, ДМНА, ДМНУ, ДММНУ, ДМА)225М8

22,0

750

320

79

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ)225L8

30,0

750

340

80

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ,)225L8-P

30,0

750

340

81

ДM(ДММ, ДМН, ДММН, ДМНУ, ДММНУ, ДМА)225L8/4

22,0/33,0

750/1500

325

82

ДМ(ДММ,, ДМН, ДММН, ДМНУ, ДММНУ)225L12/6

15,0/30,0

500/1000

325

83

ДМ(ДМН, ДМНА) 250S2

75,0

3000

575

84

ДМ(ДМН, ДМНА) 250М2

90,0

3000

635

85

ДМ(ДМН, ДМНА)250L2

110,0

3000

745

86

ДМ(ДМН, ДМНА) 250S4

75,0

1500

607

87

ДМ(ДМН, ДМНА) 250М4

90,0

1500

625
